【开源项目】CircuitJS1在线电路仿真

简介

CircuitJS1 是一个在浏览器中运行的电子电路模拟器。它最初是由 Paul Falstad 作为 Java Applet 编写的。它由 Iain Sharp 改编，以使用 GWT 在浏览器中运行。

开源许可证：GPL-2.0 License。

项目地址：

https://github.com/sharpie7/circuitjs1

这个电子电路模拟器是高度互动的，给人以玩真实元件的感觉。可以在浏览器上直接打开，无需安装，也不用在浏览器中安装任何插件。

在gitee上有circuitjs1的中文版本

https://gitee.com/hgcserver/circuitjs1-zh/

使用

我们可以直接在浏览器中打开网页http://lushprojects.com/circuitjs/circuitjs.html来使用。

中文版本可以打开网页https://hgcserver.gitee.io/tools/CircuitJS1-for-giteepages/circuitjs.html来使用。

打开后如下图所示：

当模拟器启动时，你会看到一个简单的 LRC 电路的动画示意图。绿色表示正电压，灰色表示地，红色表示负电压，移动的黄点表示电流。

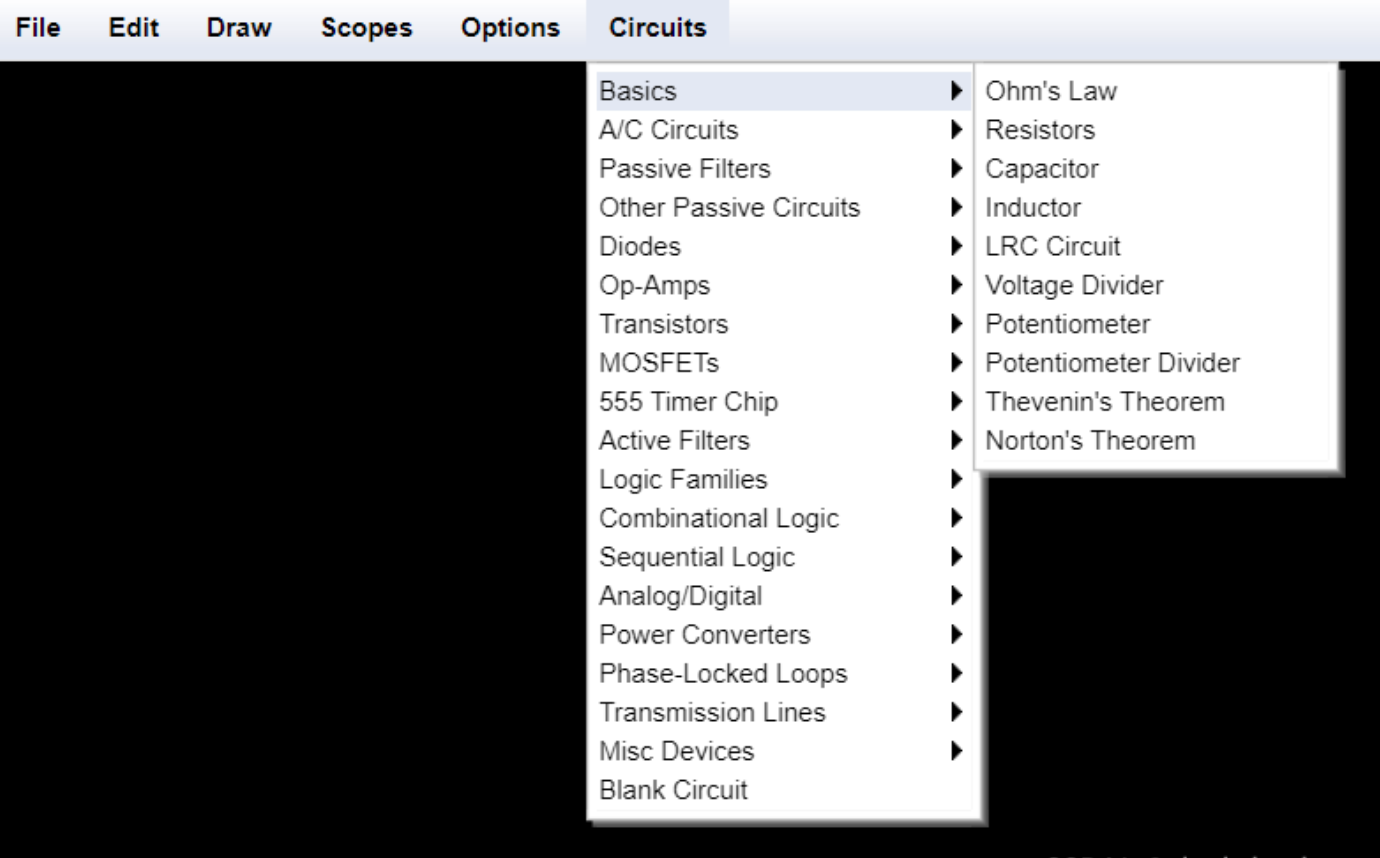

左上角的菜单提供很多功能，例如各种电路，如下所示：

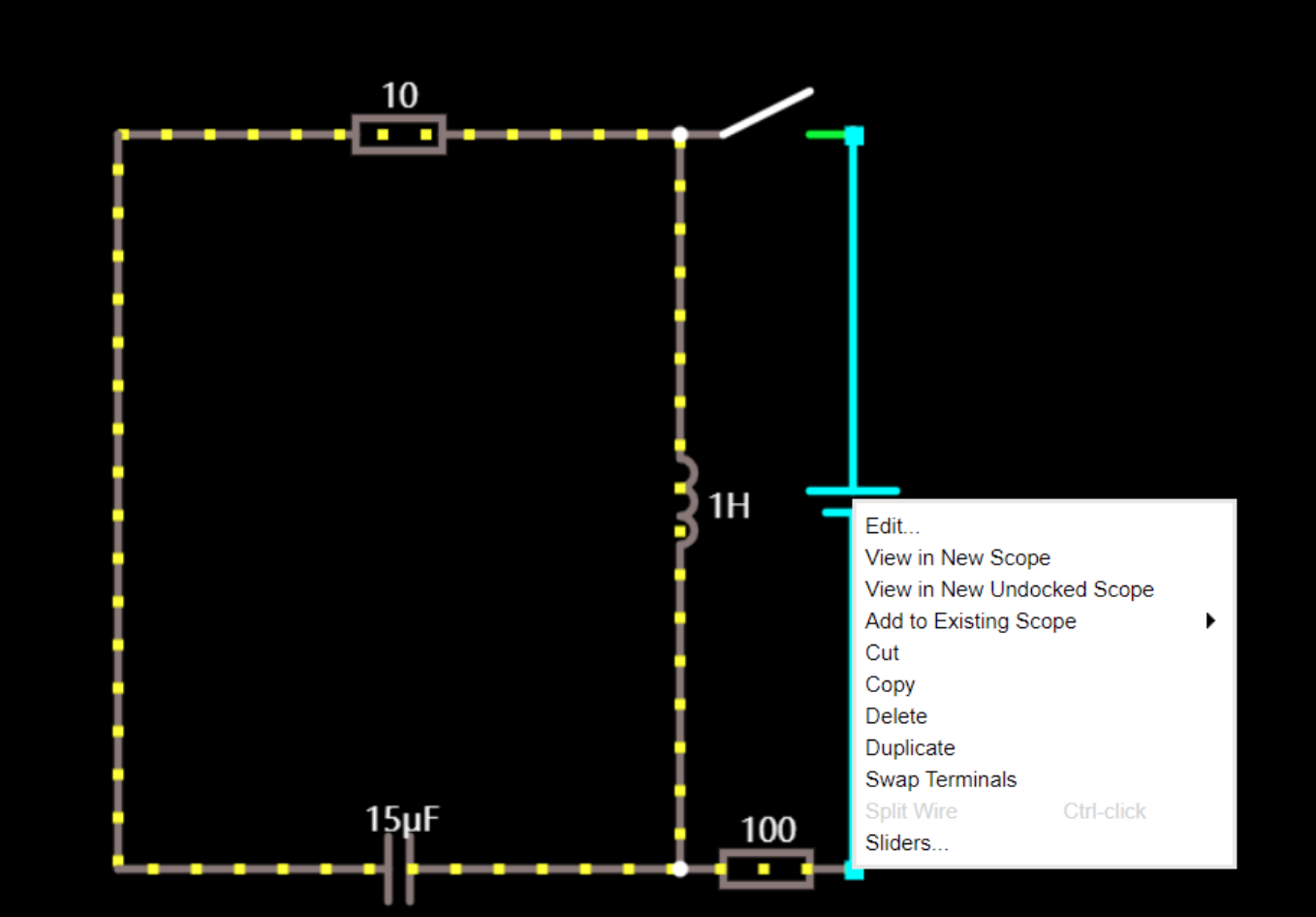

在组件上点击右键可以看到很多组件相关的功能：

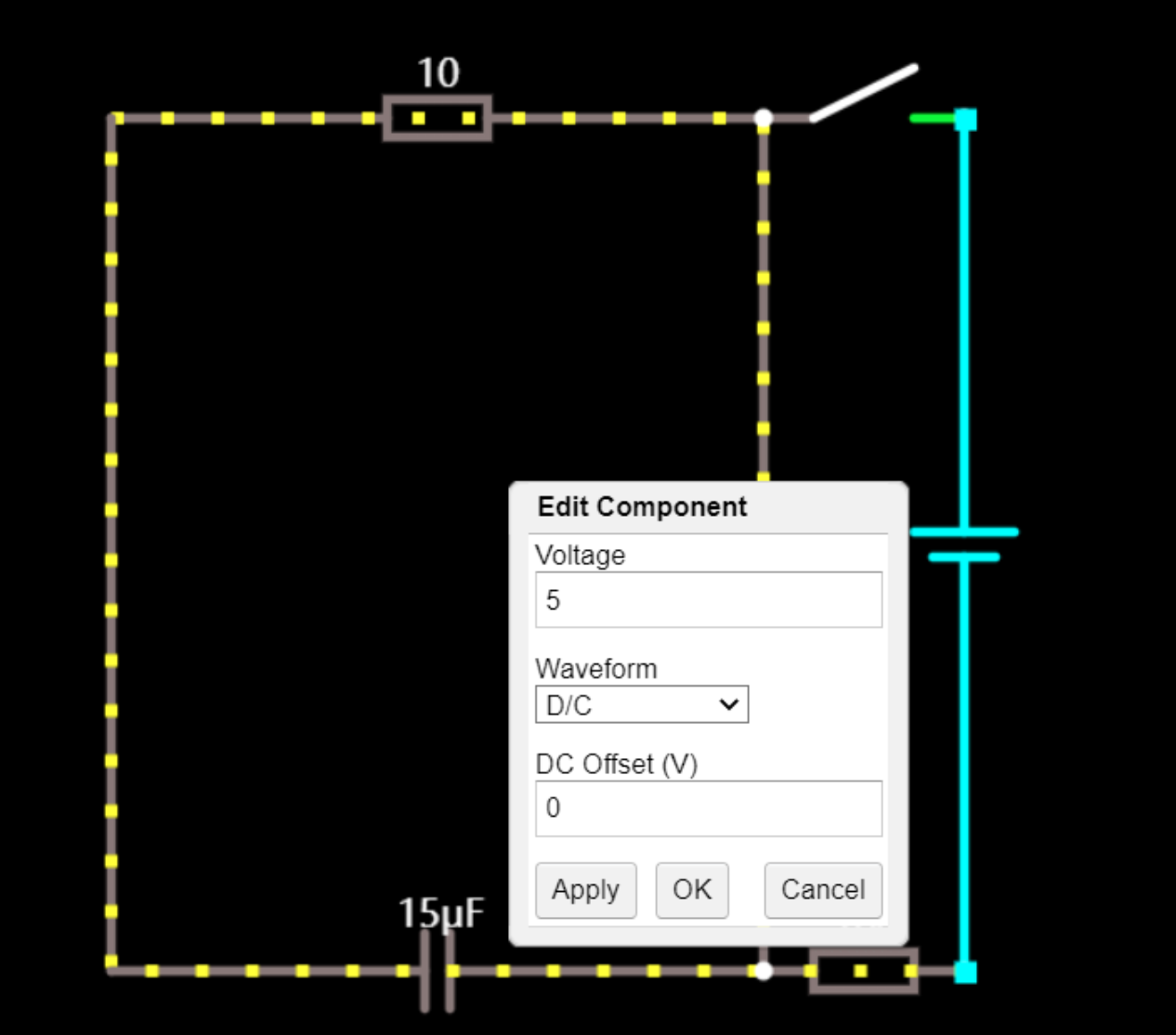

在组件上点击右键-编辑或者双击组件，可以编辑组件功能：

摘要：电路仿真，顾名思义就是设计好的电路图通过仿真软件进行实时模拟，模拟出实际功能，然后通过其分析改进，从而实现电路的优化设计。是EDA（电子设计自动化）的一部分。市面上有各种类型的仿真器，本文对其中几款十分具有代表性的电路仿真软件进行了简要介绍，希望能对大家有所帮助。

1、proteus

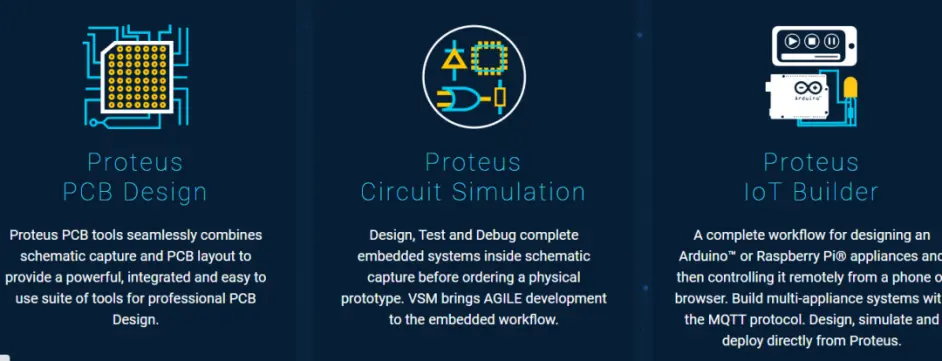

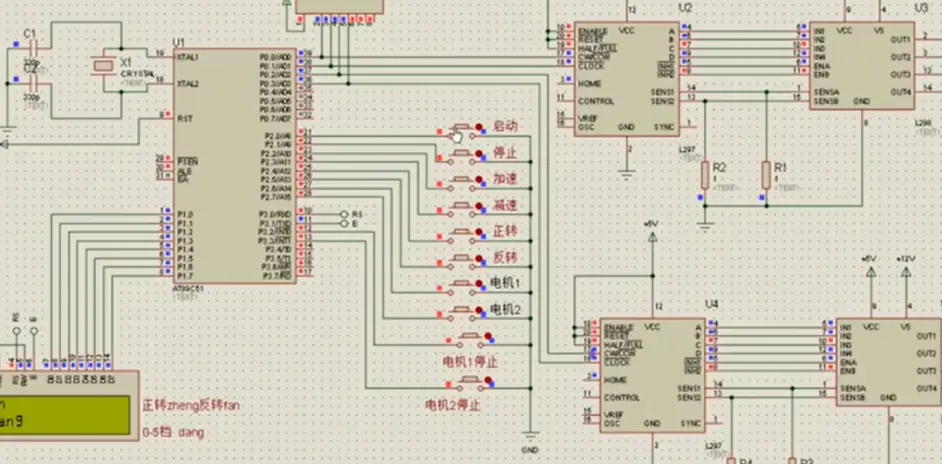

Proteus是英国著名的EDA工具，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到：PCB设计，真正实现了从概念到产品的完整设计。是世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DSPIC33、AVR、ARM、8086和MSP430等，2010年又增加了Cortex和DSP系列处理器，并持续增加其他系列处理器模型。在编译方面，它也支持IAR、Keil和Matlab等多种编译器。

Proteus是一个巨大的教学资源，在模拟电子、数字电路、单片机与嵌入式教学等实践中被广泛应用。

软件下载地址：https://www.labcenter.com/downloads/

网盘下载地址：https://pan.baidu.com/s/1HwMD3eXIyNx_OAuu4QJGwQ

提取码：inmu

2、LTspice

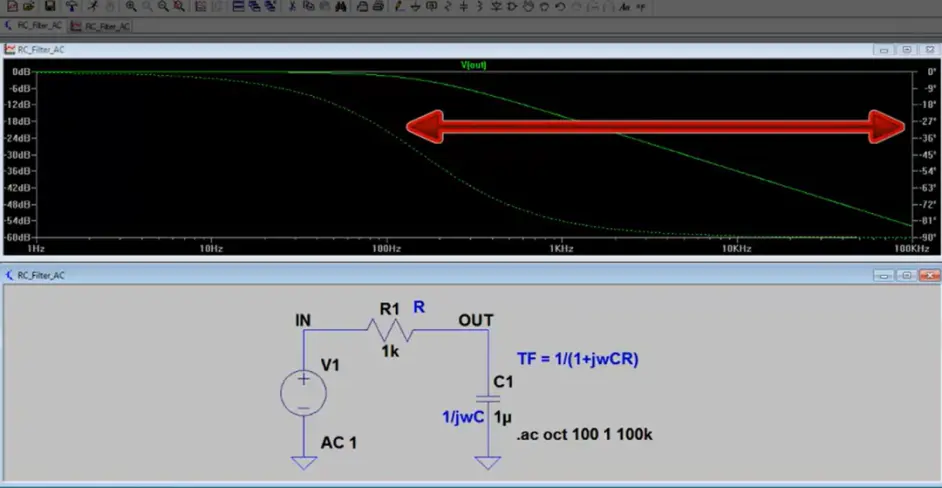

LTspice是一款高性能SPICE仿真软件、原理图采集和波形查看器，集成增强功能和模型，简化了模拟电路的仿真。是半导体制造商analog Devices出品的基于Spice的软件，功能同样强大，使用非常广泛。LTspice是一款高性能SPICE仿真软件、原理图采集和波形查看器，集成增强功能和模型，简化了模拟电路的仿真。在网上搜索“LTspice simulator”就能找到软件的主页，主页提供了软件的不同版本，可以按照自己的操作系统选择适合的版本下载并安装，软件大小不到60M，安装非常简单。下图给出的是软件打开后的演示界面。

软件下载地址：

https://www.analog.com/en/design-center/design-tools-and-calculators/ltspice-simulator.html

3、Tina-TI

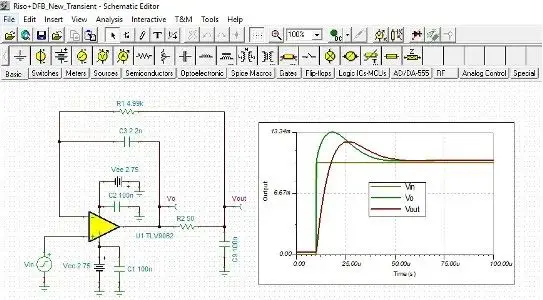

德州仪器公司（TI）与DesignSoft公司联合为客户提供了一个强大的电路仿真工具TINA-TI。TINA-TI适用于对模拟电路和开关式电源（SMPS）电路的仿真，是进行电路开发与测试的理想选择。TINA基于SPICE引擎，是一款功能强大而易于使用的电路仿真工具；而TINA-TI 则是完整功能版本的TINA，并加载了TI公司的宏模型以及无源和有源器件模型。

TI之所以选择TINA仿真软件而不是其它的基于SPICE技术的仿真器，是因为它同时具有强大的分析能力和简单直观的图形界面，并且易于使用。

TINA-TI 提供了多种分析功能，包括SPICE的所有传统直流、交流、瞬态、频域、噪声分析等功能。虚拟仪器非常直观且功能丰富，允许用户选择输入波形、探针电路节点电压和波形。TINA的原理图捕捉非常直观，使用户真正能够“快速入门”。另外TINA具有广泛的后处理功能，允许用户设置输出结果的格式。

软件下载地址：https://www.ti.com.cn/tool/cn/TINA-TI

网盘下载地址：https://pan.baidu.com/s/1-QAWMDpRVVodTpksfRk3jw

提取码：6u8t

4、Multism

Multisim（旧名Electronics Workbench）是一款著名的电子设计自动化软件，与NI Ultiboard同属美国国家仪器公司的电路设计软件套件。是入选伯克利加大SPICE项目中为数不多的几款软件之一。Multisim在学术界以及产业界被广泛地应用于电路教学、电路图设计以及SPICE模拟。

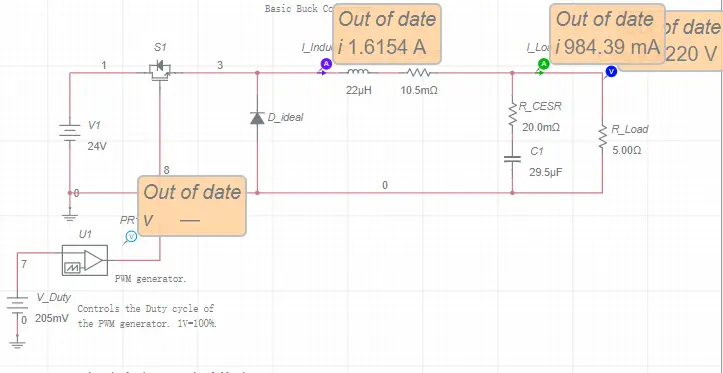

工程师们可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。Multisim提炼了SPICE仿真的复杂内容，这样工程师无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。

其前身是加拿大EWB仿真软件，被美国NI公司收购之后，其性能得到了极大的提升。最大的改变就是：Multisim 9与LABⅥEW 8的完美结合。

网盘下载地址：https://pan.baidu.com/s/1iRz-ZcGbt54GFM8Q69iiOg

提取码：2x4c

5、Scratch

最后再给大家介绍一款我经常使用的轻量级在线电路仿真工具，其特点是轻量化，上手更容易。

贴几个动态GIF，让大家看看效果:

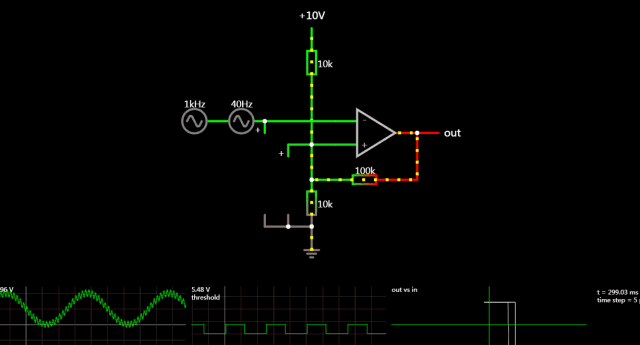

1、施密特触发器

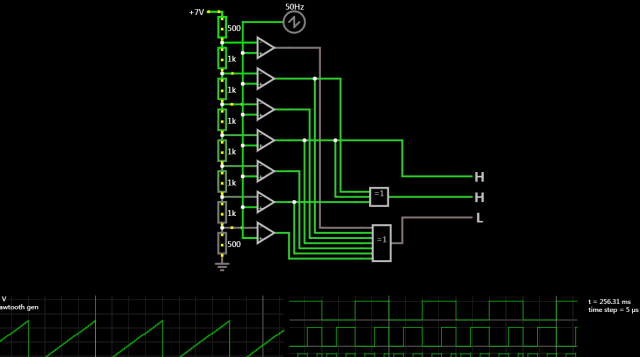

2、Flash型ADC

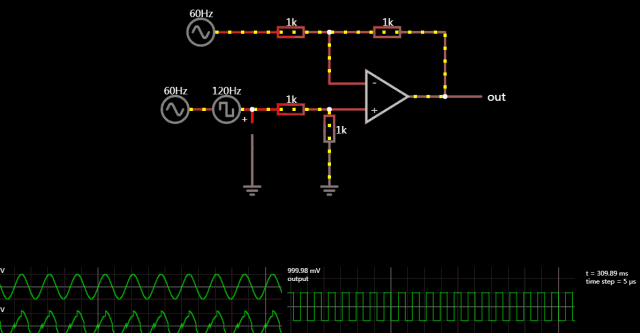

3、差分放大器

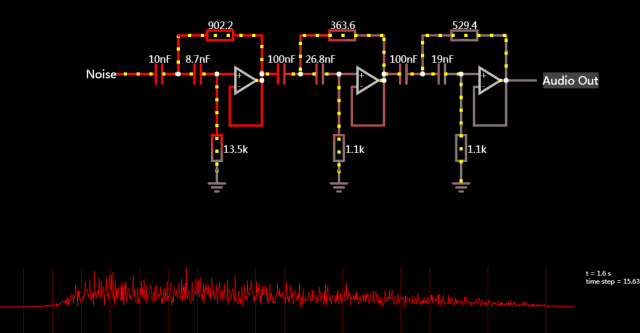

4、高通滤波器

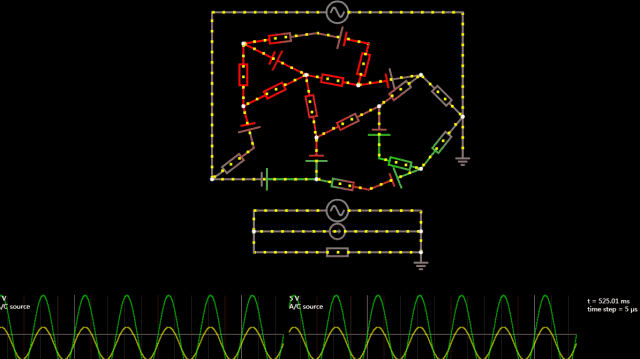

5、诺顿定理

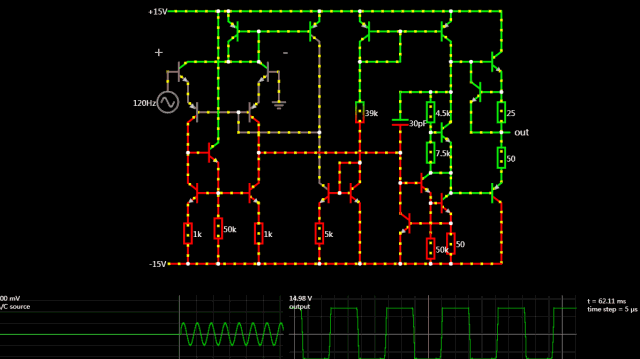

6、运放741内部工作机理
