什么是IC芯片验证,芯片验证是做什么的

本文讲述了什么是IC芯片验证,芯片验证是做什么的。

芯片验证就是采用相应的验证语言，验证工具，验证方法，在芯片生产之前验证芯片设计是否符合芯片定义的需求规格，是否已经完全释放了风险，发现并更正了所有的缺陷。

芯片验证分为SOC验证和ASIC验证。SOC验证是指芯片中存在着cpu核，将来芯片生产回来后需要加载相应的操作系统，运行相应的软件。一般规模较大，设计难度验证难度较大。

ASIC是指芯片中不含有CPU，是一个单独的电路逻辑，比如加法器，一些控制器，转换器等，ddr，flash，eprom等只需要外部给相应的控制信号。

SOC验证和ASIC的验证方法也不一样。SOC验证需要搭建软硬件仿真平台，模块级，子系统级采用systemverilog或者uvm搭建环境编写case。系统级采用c/++语言编写。

asic验证基本都采用sv/uvm搭建验证环境，验证发放比较单一，工作量较少。

目前提供商用的验证工具有三家，都是美国公司，分别是menter，candence，synopsys。candence和synopsys占有市场份额最大，也是主流的eda企业。

我们今天所说的验证仅仅指EDA的rtl验证。除此之外，还有fpga原型验证，加速器仿真验证等。

一款芯片从立项到流片生产需要经过层层自测和验证，否则芯片注定是失败，大家从事IC验证工作，需要万分谨慎和遵守流程和职业操守。

芯片验证就是采用相应的验证语言，验证工具，验证方法，在芯片生产之前验证芯片设计是否符合芯片定义的需求规格，是否已经完全释放了风险，发现并更正了所有的缺陷，站在全流程的角度，它是一种防范于未然的措施。

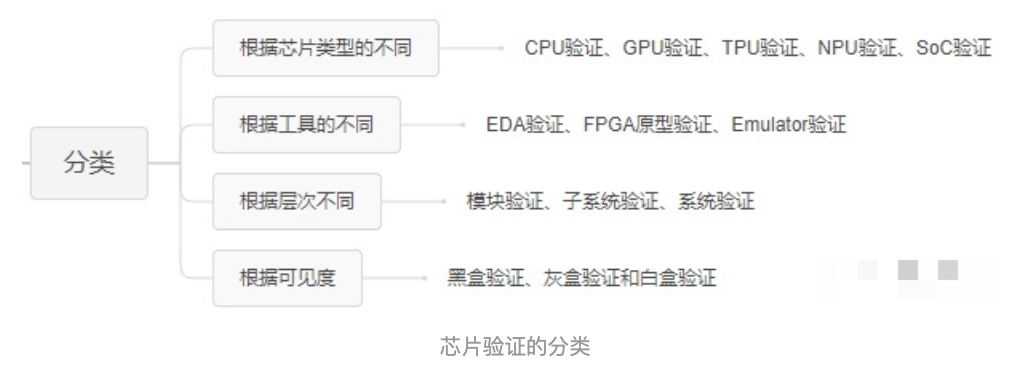

芯片验证的分类

芯片验证的主要工作流程如下：

1、熟悉芯片规格主要是学习相关的文档材料，包括市场需求、芯片要达到的规格、功能及相关性能等等。

2、提取验证功能点主要是根据规格文档，分解出具体的验证测试点，测试点的分解要细致完备。

3、撰写验证方案验证方案一般是由验证负责人来撰写，主要是制定相关的验证策略、需要用到的EDA工具、项目进度的安排，以及可能未覆盖的功能，风险评估等。

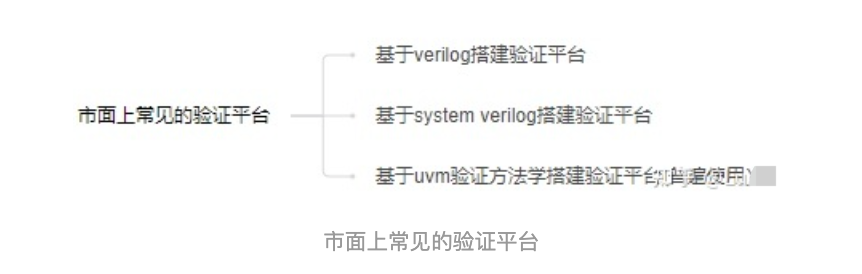

4、搭建验证平台
